개요

칠레의 차카오 해협을 통해 Chiloé섬과 본토를 연결하는 차카오 교량은 3개의 주탑과 2개의 주경간을 갖는 현수교로서, 전체 길이 2.75km 로 세계에서 가장 긴 다경간 현수교이다. 이 교량이 완공되면, 남미에서 가장 긴 현수교가 될 예정이다.

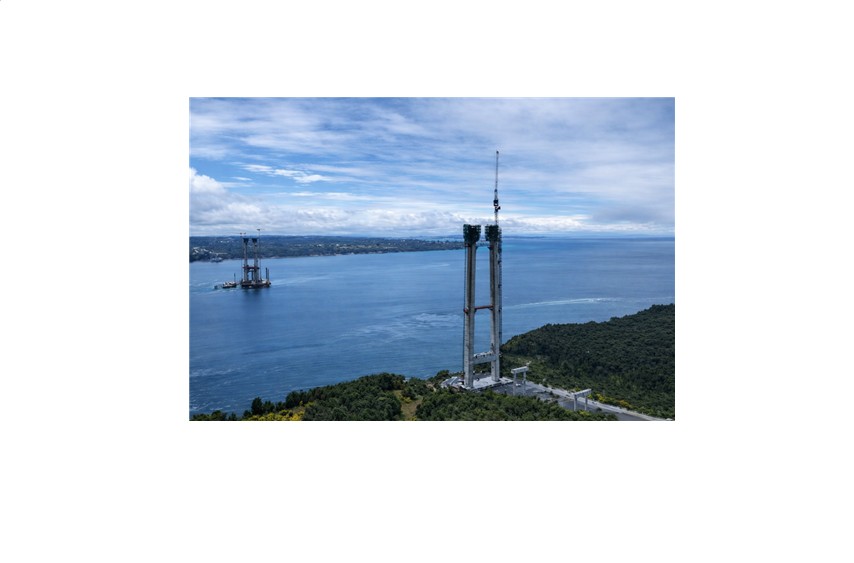

차카오 교량의 보강거더는 높이 3.27m, 폭 23.824m로 4차로의 도로를 제공하는 유선형 강박스거더이고, 주케이블은 PPWS가 적용되었다. 3개의 주탑은 158.9m 높이의 역 Y자형 중앙 주탑과 양측에 128m 높이의 콘크리트 문형 형식의 2개의 측면 주탑으로 되어 있으며, 특히, 중앙 주탑에는 4개의 기둥이 있어 교량의 길이방향 강성을 증가시키도록 계획되었다. 주탑은 말뚝 기초로 되어 있으며, 그중 하나는 암초의 해협 중앙에 위치하고 다른 주탑기초는 해안에 위치한다.

당사는 2019년에 steel deck erection에 Basic Construction Engineering(BCE)에 참여를 하였고, 2025년부터 main cable 및 deck erection에 대한 Detailed Construction Engineering (DCE)을 담당하게 되었다.

업무범위

Detailed Construction Engineering(DCE) 는 현장 여건과 시공 단계에 최적화된 실질적인 시공 엔지니어링 제공을 목표로 한다. DCE 업무는 크게 주케이블 가설과 강재 데크 가설로 구분되며, 각 분야에서 가설 구조물 설계와 형상 관리(Geometry Control) 를 핵심으로 수행한다.

주케이블 가설

주케이블 가설 분야에서는 주케이블 설치 전 과정에 대한 시공 엔지니어링을 담당한다. 가설 단계에서 사용되는 각종 로프의 해석 및 설계를 비롯해, pylon 및 splay 벤트 설계, PPWS 가설, clamp 및 hanger 설치를 위한 가시설 설계, 그리고 캣워크 시스템 설계를 수행한다.
 캣워크 시스템은 buffeting 해석을 포함한 3차원 구조 해석을 기반으로 하며, U-frame, Gallows frame, Spreader beam, Cross bridge, Pull-down rope, anchoring system 등 다양한 임시 구조물로 구성된다. 각 구성 요소에 대해 구조적 안정성과 시공성을 종합적으로 검토하며, 새들(saddle) 설치와 주케이블 가설 전 단계에 걸친 형상 관리를 통해 설계 의도에 부합하는 정확한 케이블 형상을 구현한다.

강재 데크 가설

강재 데크 가설 분야에서는 buffeting 해석과 함께 데크 설치 과정에서의 구조 거동을 고려한 시공 단계 해석을 수행하고, 가설에 필요한 각종 임시 구조물을 설계한다. Temporary lug, temporary connection, set-back 시스템, welding platform, overpass bridge, 종방향 고정 장치(longitudinal fixation) 등 강재 데크 가설에 필수적인 요소들을 검토·설계하여, 가설 중 구조 안전성을 확보하고 원활한 시공을 지원한다.

BANDI의 DCE는 시공 현장의 조건과 공정을 면밀히 반영한 엔지니어링을 통해, 안전하고 효율적인 교량 시공을 실현할 예정이다.
